PAESA – PSA Presact System

Friday, April 9, 2010 , Posted by HB at 9:54 PM







1. Komponen Precast





 Kolom       Balok



 Pelat







  2. Spesifikasi Teknis


Material



- Pasir beton/ cor





Kerikil atau Split

- Split harus terhindar dari kotoran-kotoran seperti lumpur dan zat-zat organik lainnya.





Baja Tulangan



- Baja Tulangan Deform (BJTD): U –39 (fy = 400 MPa)

- Baja Tulangan Polos (BJTP): U –24 (fy = 240 MPa)

- Baja Tulangan Sling  (Ф8,…mm): U –50 (fy = 500 Mpa)

- Modulus Elastisitas(Es): 200000 MPa

- Modulus Geser(G): 80000 MPa

- NisbahPoisson (μ): 0.3

- KoefisienPemuaian(α): 12 x 10-6 / °C





Wire Rope-1 Material Sling





Wire Rope-3Material Sling







Beton



- Kuat Tekan Beton 28 Hari : K-400 , fc= 33.2MPa

- Modulus ElastisitasBeton:Ec=  wc1.5 x 0.043√f’c MPa

dimana Wc=2400 kg/m3 Ec=  29130,93 MPa





Bekisting



Bekisting/ Moulding menggunakan moulding dari pelat baja. Kombinasi antara Profil WF dengan Pelat baja tebal 3 mm dan accessories lain.









Bek-1  Bekisting Typikal







Bek-4

Bekisting Typikal





IMG_0357

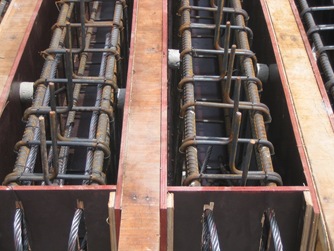

 Pembesian Balok Precast

IMG_0358

Pembesian Kolom Precast

3. Material Sambungan





- Jenis Bahan Grouting :   Conbextra STD Fosroc

- MutuBahanGrouting pada kolom: K –450 (f’c= 37.3 MPa)

- MutuBahanGrouting pada titik kumpul: K –450 (f’c= 37.3 MPa)

- MutuBahanGrouting pada balok: K –450 (f’c= 37.3 MPa)5.Screening (Split) : 0.5 cm





4. Standard Perencanaan



Material yang dipakai dalam memproduksi komponen struktur pracetak Paesa –PSA System mengikuti standard yang terdapat dalam :

- ASTM : American Standard and Testing Material

- NI –8 : Peraturan Semen Portland Indonesia

- “Laporan Pengujian ”dari Laboratorium Struktur dan Konstruksi Bangunan Pusat  Litbang Permukiman, Cileunyi Bandung ‘Desember 2005.

- Spesifikasi dari produsen Fosroc.

- Sistem joint balok kolom telah sesuai dengan SNI –03 –1726 –2002 tentang“Tata Cara Perencanaan Ketahanan Gempa untuk Bangunan Gedung”





5. Metode Pelaksanaan



Setelah Kolom terpasang pada posisinya dan disupport, dilakukan Grouting. Setelah Balok terpasang maka dilanjutkan dengan Joint Connector menggunakan seling kemudian dilakukan Grouting. Metoda erection ini diulang dari awal kembali untuk Erection Kolom dan Balok selanjutnya.







IMG_0326

Levelling Casting Yard dengan Mesin Trawll







Safety erction

Instalasi Kolom Precast







22.11 erec blk-3 (Z-C)



Instalasi Balok Precast







16.5 Erection Plat Lt-1 (Z-C)



Instalasi Pelat Precast







Joint Slink Sudut

View Joint







IMG_0155

Grouting Kolom







6. Quality Assurance & Quality Control (QA & QC)



Quality Assurance (QA) :



Kegiatan terencana dan sistematis yang diimplementasikan didalam system mutu (pelaksanaan prosedur) untuk memberikansuatu keyakinan yang memadai bahwa produk akan memenuhi persyaratan mutu (spesifikasi pelanggan).





Quality Control (QC) :



Teknik dan kegiatan operasional yang digunakan untuk memenuhi persyaratan mutu.





Develop Inspection & Test Plan :



I. In Coming Material

II. Work In Process

III. Final Product



 CheckList
