Basic Concept

Tuesday, June 15, 2010 , Posted by HB at 4:54 PM
 gbr 01


Kekuatan, Kekakuan, Stabilitas, Synergy


Struktur harus didesain untuk memenuhi tiga unsur dan harus memenuhi semua empat unsur desain struktural - seperti yang ditunjukkan pada ilustrasi diatas.

1. Kekuatan untuk mencegah putus


2. Kekakuan untuk mencegah deformasi berlebihan


3. Stabilitas untuk mencegah keruntuhan


4. Synergy untuk memperkuat desain arsitektur, dijelaskan pada gambar 4 :



Contoh Pragmatis: Berkas terdiri dari papan kayu Filosofis contoh: desain Auditorium


Membandingkan balok dari papan kayu, b = 12 "lebar dan d = 1" mendalam, masing-masing. Kekakuan didefinisikan oleh Momen Inersia, I = b d3/12

1 papan, I = 12x13/12 I = 1


10 papan I = 10 (12x13/12) I = 10


10 papan yang direkatkan, aku = 12x103/12 saya = 1000


Kekuatan didefinisikan oleh Bagian modulus, S = I / (d / 2)


1 papan, S = 1/o.5 S = 2


10 papan, S = 10/0.5 S = 20 10 papan, dilem, S = 1000 / 5 S = 200

Catatan: Jumlah material yang sama adalah 100 kali lebih kaku dan 10 kali lebih kuat ketika direkatkan bersama-sama untuk mentransfer geser dan dengan demikian terikat atas dan bawah dalam kompresi serat dan ketegangan (sistem, lebih besar daripada jumlah bagian-bagiannya). Pada tingkat filosofis, struktur dapat memperkuat desain arsitektur seperti yang ditunjukkan pada contoh auditorium:


• arsitektur, kolom mendefinisikan sirkulasi


• Secara struktural, lokasi kolom mengurangi lentur pada balok atap lebih dari 500%!



Rupture Length (Panjang Retakan)

Panjang retakan adalah panjang maksimum bar pada daerah bagian konstan lintas yang bisa ditunda tanpa pecah di bawah berat dalam ketegangan (kompresi untuk beton & batu)

Pengangkatan panjang mendefinisikan efisiensi bahan sebagai kekuatan / weight ratio:

R = F / λ


R = pecah panjang


F = melanggar kekuatan


λ = spesifik gravitasi (berat sendiri)

Panjang retakan, penting bagi struktur bentang panjang. Kedalaman meningkat span anggota horisontal dengan bentang. Akibatnya berat badan juga bertambah dengan bentang. Oleh karena kapasitas material untuk span bergantung pada kekuatan dan berat badan. Inilah sebabnya mengapa bahan yang ringan, seperti kain serat gelas baik untuk struktur bentang panjang. Untuk beberapa materi, garis tipis memperpanjang panjang pecah untuk memperhitungkan nilai material berbeda.

Data grafik sebagian didasarkan pada studi dari berat Struktur Light Institut, Universitas Stuttgart, Jerman


Struktur Horisontal

Sistem horizontal dibagi dalam dua jenis: satu cara dan dua arah. Dua sistem cara hanya efisien untuk ruang dengan bentang hampir sama di kedua arah; seperti yang dijelaskan di bawah ini. Diagram di sini menunjukkan sistem jalan satu di sebelah kiri dan dua sistem cara di sebelah kanan,

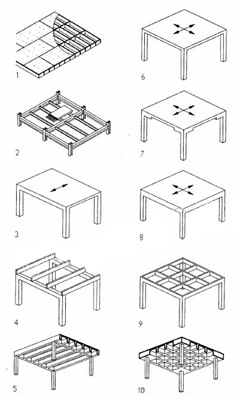

1 Plywood dek balok kayu


2 Beton slab di dek logam dan balok baja


3 Plat beton satu arah


4 Balok satu arah


5 rusuk satu arah slab


6 Plat beton dua arah


7 Plat beton dua arah pada drop panel


8 Plat beton dua arah pada balok tepi


9 Balok dua arah


10 wafel slab dua arah


11 Lendutan Δ untuk bentang L1


12 Lendutan Δ = 16 karena ganda span L2 = 2 L1



gbr 02


gbr 03


Catatan: meningkatkan Lendutan dengan kekuatan keempat span karena itu untuk memperpanjang rentang defleksi 16-lipat ganda .. sistem dua arah atas rencana empat persegi panjang tidak efektif karena unsur-unsur yang span defleksi cara kontrol pendek dan akibatnya harus menahan beban yang paling dan elemen span cara lama sangat tidak efektif.


Trusses


Truss mendukung beban seperti balok, tetapi untuk bentang yang lebih panjang. Karena semakin besar dimensi balok, maka beban mati balok meningkat. Semakin panjang bentang menjadi semakin tidak efisien, membutuhkan kapasitas besar untuk menopang berat sendiri dan bukan beban hidup dipaksakan. Trusses menggantikan struktur beton dengan triangulasinya untuk mengurangi berat badan mati.

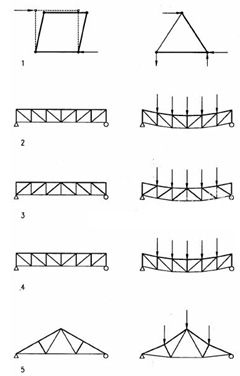

1 panel tidak stabil persegi deformasi bawah beban. Hanya segitiga secara intrinsik stabil poligon


2 Truss panel batin miring segitiga dengan tulangan diagonal yang memanjang dalam ketegangan di bawah beban (konfigurasi pilihan)


3 Outward miring diagonal bar kompres (kerugian)


4 chords Top mempersingkat di Bawah kompresi memanjang akord dalam ketegangan di bawah beban gravitasi


5 truss Gable dengan kompresi atas dan bawah ketegangan


gbr 04


gbr 05



Warren Trusses

Pompidou Center, Paris oleh Piano dan Rogers


gbr 06



Prismatik Trusses

IBM Sport Center oleh Michael Hopkins


(Prismatik Trusses penampang segitiga memberikan perlawanan rotasi)


gbr 07



Space Trusses

persegi dan segitiga rencana




Catatan:

Ruang truss dua arah akan menjadi efektif jika rentang di arah prinsip yang hampir sama, seperti yang dijelaskan untuk slabs dua arah diatas. modul dasar dari beberapa trusses harus kompatibel dengan konfigurasi rencana (persegi, segitiga, dll)

Furnicular Structure ( Struktur Yg digerakkan oleh tali)

Konsep furnicular dapat dijelaskan dan divisualisasikan dengan kabel atau rantai, tergantung dari dua titik, bahwa mereka untuk menyesuaikan bentuk apapun beban dalam ketegangan. Tapi struktur yg digerakkan oleh tali juga dapat dikompresi seperti lengkungan. Namun, meskipun struktur ketegangan yg digerakkan oleh tali untuk menyesuaikan bentuk ketegangan murni dibawah beban apapun, struktur kompresi yg digerakkan oleh tali dapat dikenakan lentur selain bentuk kompresi karena mereka kaku dan tidak mudah beradaptasi. Garis digerakkan oleh tali untuk ketegangan dan kompresi adalah berbanding terbalik atau sama. Bentuk kabel menjadi berbentuk lengkungan terbalik. Jadi bentuk yg digerakkan oleh tali dapat ditemukan pada unsur-unsur tarik.


1 digerakkan oleh tali tegangan segitiga bawah beban tunggal


2 digerakkan oleh tali kompresi segitiga bawah beban tunggal


3 ketegangan akibat beban yg digerakkan oleh tali trapesium kembar


4 kompresi yg digerakkan oleh tali trapesium di bawah beban kembar


5 digerakkan oleh tali tegangan poligon di bawah titik beban


6 digerakkan oleh tali kompresi di bawah beban titik poligon


7 digerakkan oleh tali tegangan parabola bawah beban seragam


8 digerakkan oleh tali kompresi parabola bawah beban seragam



gbr 08


gbr 09


gbr 11



gbr 13


gbr 12


Vault (Kubah)



IBM perjalanan pameran oleh Renzo Piano


Serangkaian lengkungan terikat dalam bentuk linier ekstrusi kubah ruang Lengkungan bar terikat terdiri dari kayu dengan konektor logam untuk perakitan cepat dan pembongkaran yang diperlukan untuk pameran perjalanan. panel plastik dipakai sebagai penutup, Lengkungan yang terikat memberikan kekuatan dan kekakuan untuk mengakomodasi berbagai kondisi beban


Suspension Roof (atap suspensi)


Ruang pameran Hanover oleh Thomas Herzog

gbr 14



Vertical Structures (Struktur Vertikal)


Elemen Vertikal

Elemen vertikal mentransfer beban dari atap ke pondasi, membawa gravitasi dan / atau beban lateral. Meskipun elemen gravitasi hanya mungkin menolak atau hanya beban lateral, kebanyakan dirancang untuk melawan keduanya. Dinding geser dirancang untuk kedua gravitasi dan beban lateral dapat menggunakan gravitasi untuk menahan beban mati terbalik yang paling penting untuk dinding pendek. Empat elemen dasar yang digunakan secara individu atau dalam kombinasi untuk melawan gravitasi dan beban lateral


1 Wall bawah beban gravitasi


2 Wall dibawah beban lateral (dinding geser)


3 kantilever di bawah beban gravitasi


4 kantilever di bawah beban lateral


5 Moment bingkai bawah beban gravitasi


6 Moment frame di bawah beban lateral


7 frame menguatkan bawah beban gravitasi


8 menguatkan bingkai bawah beban lateral


gbr 15



gbr 16

gbr 17

gbr 18



Sistem Vertikal

Sistem Vertikal mentransfer beban sistem horisontal dari atap ke pondasi, membawa gravitasi dan / atau beban lateral. Walaupun mereka mungkin menolak gravitasi atau beban lateral, yang paling menolak keduanya, gravitasi beban di kompresi, beban lateral di geser. Dinding biasanya dirancang untuk mendefinisikan ruang dan memberikan dukungan, solusi yang tepat untuk gedung apartemen dan hotel. Keempat sistem tersebut adalah:


1 Shear wall (apartemen / hotel)


2 Kantilever (Johnson Wax menara oleh F L Wright)


3 Moment frame


4 Braced frame



A Joint Resistance Moment Concrete


B Joint Resistance Moment Stee


gbr 19



gbr 20

gbr 21

gbr 23

gbr 22



gbr 24
















































kriteria pemilihan elemen Vertikal / lateral



Elemen



Kelebihan



Kekurangan



Shear wall





Architectural criteria







Structural criteria







Bagus untuk apartemen/hotel





Sangat kaku, baik untuk perlawanan angin







Tidak fleksibel untuk perubahan masa depan





Meningkatkan kekakuan pembebanan seismik



Cantilever





Architectural criteria









Structural criteria







Fleksibel untuk perencanaan sekitar kantilever





ductile, seperti batang pohon







Tidak bisa ikut dalam perubahan masa depan





Terlalu fleksibel untuk struktur tinggi



Moment frame





Architectural criteria









Structural criteria







Paling fleksibel, baik untuk gedung perkantoran





Ductile, menyerap kekuatan gempa







Mahal, cenderung dapat menyebabkan masalah





struktur tinggi perlu tambahan pengaku



Braced frame





Architectural criteria





Structural criteria







Lebih fleksibel dari Shear walls







Sangat kaku, baik untuk perlawanan angin







Kurang fleksibel daripada moment frame





Meningkatkan kekakuan pembebanan seismik



Shear Wall


Seperti namanya, dinding geser menahan beban lateral di geser. dinding geser dapat berupa kayu, beton atau pasangan bata. Di Amerika Serikat bahan yang paling umum untuk apartemen rendah rise ringan framing kayu dengan kayu lapis atau selubung papan partikel. Framing studs, jarak 16 atau 24 inci, mendukung beban gravitasi dan menolak selubung geser lateral. Di daerah seismik beton dan dinding pasangan bata geser harus diperkuat dengan jeruji baja untuk menahan geser lateral.

1 Kayu dinding geser dengan kayu lapis selubung


2 Light gauge baja geser dinding dengan kayu lapis selubung


3 Beton dinding geser dengan baja tulangan


4 CMU dinding geser dengan baja tulangan


5 Un-diperkuat pasangan bata (tidak diperbolehkan di daerah gempa)


8 bata Dua-wythe dinding geser dengan baja tulangan



gbr 25



gbr 26



gbr 27



Cantilevers

Cantilevers menahan beban lateral terutama di bending. Mereka mungkin terdiri dari menara menara tunggal atau ganda. menara tunggal banyak bertindak seperti pohon dan memerlukan pondasi besar seperti akar pohon untuk melawan terbalik. Lentur pada cantilevers meningkat dari atas ke bawah, membenarkan runcing dalam bentuk respon.

1 kantilever tunggal menara


2 penopang menara Single dibawah beban lateral


3 Twin menara penopang


4 Twin menara penopang bawah beban lateral


5 Suspended menara dengan kantilever tunggal


6 Suspended menara di bawah beban lateral


gbr 28



gbr 29



gbr 30

Moment frame

Moment frame menahan gravitasi dan beban lateral di bending dan kompresi. Mereka berasal dari portal dan pasca-balok dengan momen menolak untuk sambungan kolom balok (untuk kenyamanan disebut sebagai bingkai momen dan sendi saat). Pengaruh sendi momen yang diterapkan pada balok beban yang akan memutar ujung-ujungnya dan pada gilirannya memutar kolom terpasang. Sama seperti beban pada kolom akan b bergerak karena ada momen dan pada gilirannya memutar balok. Ini saling interaksi membuat frame saat efektif untuk menahan beban lateral dengan daktilitas. Daktilitas adalah kemampuan untuk merusak tanpa melanggar, sebuah properti yang baik untuk melawan gempa bumi, sehingga kekuatan gempa lebih kecil daripada di dinding geser dan rangka bersiap-siap. Namun, di daerah dengan beban angin berlaku, kekakuan yang lebih besar dinding geser dan menguatkan frame adalah keuntungan, Pengaruh sendi saat melawan beban ini divisualisasikan melalui deformasi diperkuat sebagai berikut:

1 Portal dengan pin sendi runtuh di bawah beban lateral


2 Portal dengan sambungan saat di pangkalan bawah beban lateral


3 Portal dengan balok saat / sambungan kolom dibawah beban gravitasi


4 Portal dengan momen balok / sambungan kolom dibawah beban lateral


5 Portal dengan semua sambungan saat dibawah beban gravitasi 6 Portal dengan semua sambungan saat di bawah beban lateral


6 Bangunan tinggi saat frame di bawah beban gravitasi


7 Moment kerangka bangunan dibawah beban lateral poin Infleksi I (nol bending antara negatif dan positif lentur


gbr 31

gbr 32


gbr 33


gbr 34



Braced frame

Braces frame menahan beban gravitasi di bending dan kompresi aksial, dan beban lateral pada kompresi aksial dan ketegangan dengan triangulasi, seperti gulungan. hasil triangulasi dalam kekakuan yang lebih besar, keuntungan untuk menahan beban angin, tetapi meningkatkan kekuatan gempa, kerugian untuk melawan gempa bumi. Triangulasi dapat mengambil beberapa konfigurasi, Diagonal-diagonal tunggal, A-bracing, V-bracing, X-bracing, dll, mempertimbangkan baik arsitektur dan struktur kriteria. Misalnya, lokasi pintu dapat dilakukan oleh bracing dan mungkin dengan X-bracing. Secara struktural, satu penjepit diagonal adalah terpanjang, yang meningkatkan kecenderungan tekuk dan kompresi. Juga jumlah sendi mahal bervariasi: dua untuk Diagonal-diagonal tunggal, tiga untuk A-dan-V kawat gigi, dan lima sendi untuk X-kawat gigi. Pengaruh bracing untuk menahan beban yang divisualisasikan melalui deformasi diperkuat sebagai berikut:

1 portal Single diagonal bawah gravitasi dan beban lateral


2 portal A-menguatkan di bawah gravitasi dan beban lateral


3 V-menguatkan portal bawah gravitasi dan beban lateral


4 X-menguatkan portal bawah gravitasi dan beban lateral


5 frame menguatkan bangunan tanpa dan dengan beban lateral


gbr 35



gbr 36



gbr 37



gbr 38



gbr 39
