JHS CS & CBS Precat System

Sunday, June 6, 2010 , Posted by HB at 5:29 PM





joint sistem JHS





join sistem 2





A. Komponen Precast



A.1 Komponen Kolom





Kolom





Kolom2





Kolom3











A.2 Komponen  Slab





Slab







A.3 Komponen Side Beam





Side Beam







A.4 Komponen Corner Block





Corner Block







A.5 Komponen Tangga





Tangga Precast





Tangga Precast2







B. Instalasi Komponen

B.1.  Pekerjaan Persiapan

1. Pemeriksaan awal pada pondasi/poer untuk lantai dasar.

2. Penentuan dan setting as pada titik kolom.

3. Memeriksa tipe dan jumlah kolom/balok/slab yang akan dipasang.

4. Memasang sepatu bracing disetiap titik-titik kolom.

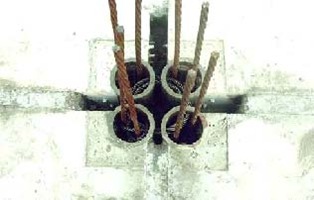

Joint Kolom





B.2.  Pekerjaan Pemasangan Kolom



1. Kabel seling dipasang pada kupingan sabuk kolom.





Instal Kolom 1





2. Angkat kolom ke posisi titik kolom.





Angkat Kolom







3. Turunkan dan atur posisi as kolom masuk ke lubang strand.





Instal Kolom





4. Pasang bracing dan cek ketegaklurusan kolom.





cek kolom



Cek kolom waterpass







B.3.  Pekerjaan Grouting Kolom

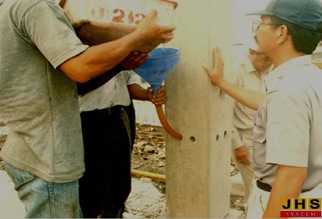

grouting





B.4.  Pekerjaan Pemasangan Slab



Instal Slab

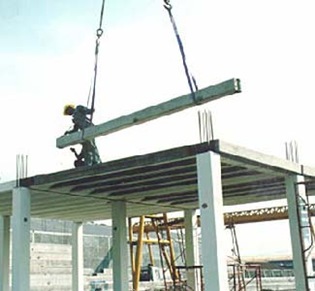

B.5.  Pekerjaan Pemasangan Side Beam



Instal Slide Beam







B.6.  Pekerjaan Pemasangan Pengikat Quarter

Quarter





B.7.  Pekerjaan Grouting Daerah Joint



grouting joint



B.8.  Pekerjaan Grouting Antar Celah Slab
