Concrete Compaction

Wednesday, June 16, 2010 , Posted by HB at 3:59 PM

pemadatan beton

Pemadatan beton, hal yang perlu diperhatikan adalah :

  1. Harus menggunakan alat penggetar mekanis
  2. Alat penggetar tidak boleh digunakan untuk memindahkan campuran beton dari satu titik ke titik yang lain.
  3. Pemadatan pada daerah tulangan harus hati – hati sehingga tulangan tidak bergeser.
  4. Waktu penggetaran harus dibatasi untuk menghindari segregasi.
  5. Putaran alat penggetar minimum 5000/menit dengan berat efektif 0,25 kg
  6. Jarak antar alat pengetar 45 cm dan waktu penggetaran maksimum 15 detik atau sampai permukaan beton mengkilap
  7. Alat penggetar harus vertikal hingga dapat penetrasi sampai 10 cm dari dasar beton
  8. Pemadatan harus selesai sebelum terjadi pengikatan awal (initial setting).

Berikut beberapa ilustrasi yang perlu diperhatikan :

 Proses pemadatan Proses pemadatan

Grafik kehilangan kekuatan akibat tidak sempurnanya pemadatan

Grafik kehilangan kekuatan akibat tidak sempurnanya pemadatan

Penggunaan vibrator

Penggunaan vibrator

Pola alternatif pemadatan beton dengan vibrator

Pola alternatif pemadatan beton dengan vibrator

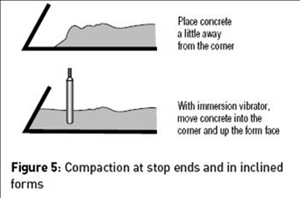

Posisi pemberhentian pemadatan

Posisi pemberhentian pemadatan

Pemadatan pada area void dan area struktur terlindung

Pemadatan pada area void dan area struktur terlindung

Tabel karakteristik dan aplikasi pemadatan dengan vibrator Tabel karakteristik dan aplikasi pemadatan dengan vibrator
